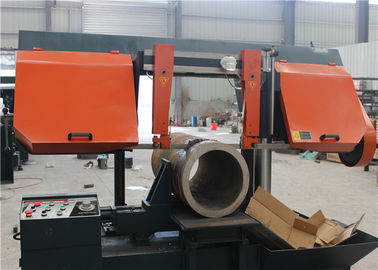

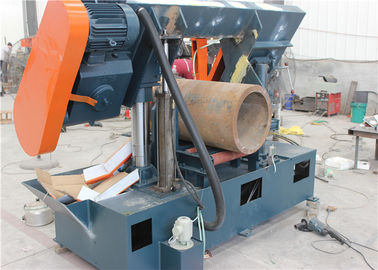

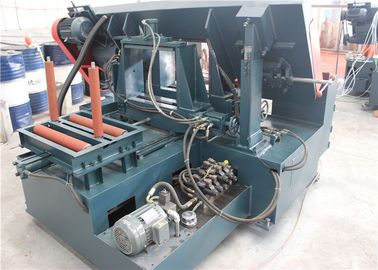

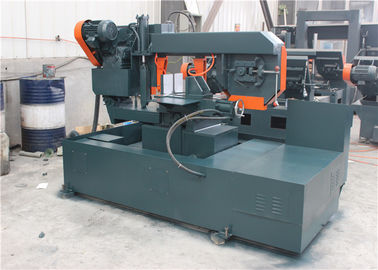

6 मिमी चर कोण हाइड्रोलिक कॉर्नर नॉटिंग मशीन

4-6mm चर कोण हाइड्रोलिक कॉर्नर नॉटिंग कटिंग कतरनी मशीन

क्षैतिज बैंड काटने का कार्य मशीन मुख्य रूप से मिश्र धातु संरचनात्मक स्टील, मध्यम कार्बन स्टील, कम मिश्र धातु इस्पात, गर्मी प्रतिरोधी स्पर्श स्टील SKT, उच्च मिश्र धातु इस्पात, विशेष मिश्र धातु इस्पात और स्टेनलेस स्टील, असर स्टील, एसिड प्रतिरोधी स्टील, सीधे स्टील और अन्य काटने के लिए प्रयोग किया जाता है धातु सामग्री।

एंगल काटने की मशीन में कोण को काटने की आवश्यकताओं के अनुसार (90 डिग्री 45 डिग्री के कोण को देखा जा सकता है) कोई कोण 90 डिग्री ऊर्ध्वाधर काटने नहीं है।1. काटने वाले कोण का समायोजन: यदि आप 45 डिग्री के कोण के भीतर किसी भी कोण को काटना चाहते हैं, तो पहले तय हैंडल को ढीला करें, फिर देखा धनुष को दक्षिणावर्त धक्का दें और इसे कोण के पैमाने के साथ संरेखित करें जो आपको सीट पर कोण के पैमाने पर चाहिए। , फिर फिक्स्ड हैंडल को लॉक करें।2. जब आप सॉलिंग एंगल को समायोजित करते हैं, तो वाइस के एंगल को वाइस फिक्सिंग स्क्रू को ढीला करने के लिए एडजस्ट किया जाएगा, और फिर वाइस में वाइस को पुश करने के लिए वाइस को एक ही एंगल में रखें, और फिर फिक्सिंग स्क्रू को लॉक करें। ।

संरचनात्मक विशेषता :
के मुख्य घटक 4-6 मिमी चर कोण कोण हाइड्रोलिक कॉर्नर नॉटिंग कटिंग कतरनी मशीनहैं: नीचे की सीट;एक बिस्तर और एक स्तंभ;देखा बीम और ट्रांसमिशन तंत्र;गाइड डिवाइस;वर्कपीस क्लैम्पिंग;टेंशनिंग डिवाइस;खिला हुआ;हाइड्रोलिक ट्रांसमिशन सिस्टम;विद्युत नियंत्रण प्रणाली;स्नेहन और शीतलन प्रणाली।
हाइड्रोलिक ट्रांसमिशन सिस्टम में पंप, वाल्व, तेल सिलेंडर, तेल टैंक, पाइपलाइन और अन्य सहायक भागों से बना एक हाइड्रोलिक लूप होता है।विद्युत नियंत्रण के तहत, आरा बीम को उठाने और वर्कपीस के क्लैंपिंग को पूरा किया जाता है।स्पीड रेगुलेटिंग वाल्व के माध्यम से फीड स्पीड स्टेपलेस में लागू की जा सकती है, जिससे विभिन्न सामग्रियों की वर्कपीस की जरूरतों को पूरा किया जा सके।
विद्युत नियंत्रण प्रणाली विद्युत बॉक्स, नियंत्रण बॉक्स, जंक्शन बॉक्स, यात्रा स्विच, इलेक्ट्रोमैग्नेट, आदि से बना है, जिसका उपयोग आरा ब्लेड के रोटेशन को नियंत्रित करने, आरा बीम को उठाने, वर्कपीस की क्लैम्पिंग आदि के लिए किया जाता है। , ताकि एक निश्चित कार्य प्रक्रिया के अनुसार सामान्य काटने के चक्र का एहसास हो सके।
मशीन के स्नेहन भागों (वायर ब्रश शाफ्ट, वर्म बॉक्स, सक्रिय असर, कृमि असर, लिफ्टिंग सिलेंडर के ऊपर और नीचे शाफ्ट, मूवमेंट वाइस की स्लाइडिंग सतह पर क्लैंपिंग स्क्रू रॉड की क्लिंजिंग दस्ता) की आवश्यकताओं के अनुसार स्नेहन प्रणाली को लुब्रिकेट किया जाना चाहिए। शुरू करने से पहले।कृमि गियर बॉक्स में कृमि गियर और वर्म गियर को चिकनाई रहित किया जाता है।30 तेल स्नान, जो कीड़ा गियर बॉक्स के ऊपरी भाग में तेल प्लग छेद द्वारा इंजेक्ट किया जाता है।बॉक्स के सिर पर तेल का निशान दिया गया है।एक महीने तक परीक्षण के बाद, तेल को बदल दिया जाना चाहिए।उसके बाद, तेल को हर 3-6 महीने में बदलना चाहिए।वर्म गियर बॉक्स का निचला हिस्सा ऑयल ड्रेन प्लग से लैस है।

4-6 मिमी चर कोण कोण हाइड्रोलिक कॉर्नर नॉटिंग कटिंग कतरनी मशीनमुख्य विशेषता:
काटने गति हाइड्रोलिक नियंत्रण, stepless गति विनियमन;
गाइड ब्लॉक संरचना वैज्ञानिक और उचित, देखा ब्लेड के सेवा जीवन को लम्बा खींच;
डबल कॉलम संरचना, स्थिर संचालन;
स्थिर काटने का कार्य, उच्च परिशुद्धता;
काम क्लैंपिंग हाइड्रोलिक क्लैम्पिंग को गोद लेती है, संचालित करने में आसान है।
