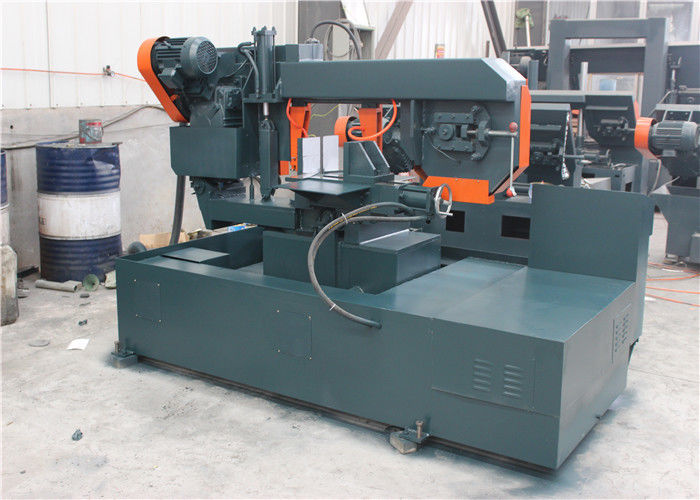

पीएलसी कंट्रोल मेटल कटिंग बैंड सॉ हाइड्रॉलिक सॉ बेल्ट टाइटन स्टाइल GZ4280

पीएलसी नियंत्रण स्वचालित खिला धातु काटने बैंड देखा मशीन

क्षैतिज धातु बैंड काटने का कार्य मशीन मुख्य घटक हैं: आधार;
बिस्तर, स्तंभ;
देखा बीम और ड्राइव तंत्र;
गाइड डिवाइस;
वर्कपीस क्लैम्पिंग;
टेंशनिंग डिवाइस;
खिला हुआ;
हाइड्रोलिक ट्रांसमिशन सिस्टम;
विद्युत नियंत्रण प्रणाली;
स्नेहन और शीतलन प्रणाली।
हाइड्रोलिक ट्रांसमिशन सिस्टम में आरा बीम उठाने, वर्कपीस क्लैंपिंग को पूरा करने के लिए इलेक्ट्रिकल कंट्रोल में पंप, वाल्व, तेल सिलेंडर, तेल टैंक, पाइपलाइन और हाइड्रोलिक सर्किट के अन्य सहायक घटक होते हैं।
स्पीड कंट्रोल वाल्व के माध्यम से विभिन्न सामग्रियों की सिटिंग वर्कपीस की जरूरतों को पूरा करने के लिए फीड स्पीड की स्टेपलेस स्पीड कंट्रोल को लागू किया जा सकता है।
विद्युत नियंत्रण प्रणाली में एक विद्युत बॉक्स, एक नियंत्रण बॉक्स, एक जंक्शन बॉक्स, एक यात्रा स्विच, एक इलेक्ट्रोमैग्नेट आदि शामिल होते हैं, जिसका उपयोग आरा ब्लेड के रोटेशन को नियंत्रित करने के लिए किया जाता है, आरी के बीम को उठाकर, क्लैंपिंग वर्कपीस, आदि, ताकि सामान्य काटने के चक्र को कुछ कार्य प्रक्रियाओं के अनुसार महसूस किया जा सके।
मशीन के स्नेहन भागों (वायर ब्रश शाफ्ट, वर्म गियर बॉक्स, एक्टिव बेयरिंग सीट, वर्म बेयरिंग, अप और डाउन शाफ्ट ऑफ़ आयल सिलिंडर, स्क्रू क्लैम्पिंग ऑफ़ मूवेबल वाइस) की सरलीकरण सतह के अनुसार स्नेहन प्रणाली को चिकनाई करनी चाहिए। ।
कृमि गियर बॉक्स में कृमि गियर और कीड़ा चिकनाई रहित होते हैं।30 तेल स्नान और कीड़ा गियर बॉक्स के ऊपरी भाग में तेल प्लग छेद द्वारा इंजेक्ट किया जाता है।बॉक्स फेयरी सतह तेल लेबल से सुसज्जित है।
एक महीने के परीक्षण के बाद तेल को बदल दिया जाना चाहिए, और उसके बाद हर 3-6 महीने में तेल को बदल दिया जाना चाहिए।ऑयल ड्रेन प्लग वर्म गियर बॉक्स के नीचे सेट किया गया है।

डबल कॉलम क्षैतिज धातु बैंड काटने का कार्य मशीन के मुख्य घटक हैं: आधार;
बिस्तर, स्तंभ;
देखा बीम और ड्राइव संरचना;
मार्गदर्शक उपकरण;
वर्कपीस क्लैम्पिंग;
तनाव वाले उपकरण;
खिला हुआ;
हाइड्रोलिक ट्रांसमिशन सिस्टम;
विद्युत नियंत्रण प्रणाली;
चिकनी और शीतलन प्रणाली।

आरी बीम उठाने, वर्कपीस क्लैंपिंग को पूरा करने के लिए विद्युत नियंत्रण में पंप, वाल्व, तेल सिलेंडर, ईंधन टैंक, पाइपलाइन और हाइड्रोलिक सर्किट के अन्य सहायक घटकों द्वारा हाइड्रोलिक ट्रांसमिशन सिस्टम।
गति नियंत्रण वाल्व के माध्यम से फ़ीड गति की गतिहीन नियंत्रण को लागू कर सकते हैं, विभिन्न सामग्रियों की वर्कपीस की देखा आवश्यकताओं तक पहुँचने के लिए।

विद्युत बॉक्स, नियंत्रण बॉक्स, जंक्शन बॉक्स, यात्रा स्विच, इलेक्ट्रोमैग्नेट कंट्रोल सर्किट द्वारा विद्युत नियंत्रण प्रणाली, आरा ब्लेड के रोटेशन को नियंत्रित करने के लिए उपयोग किया जाता है, बीम लिफ्टिंग, वर्कपीस क्लैंपिंग, आदि, ताकि यह एक निश्चित संचालन प्रक्रियाओं के अनुसार हो। सामान्य काटने चक्र को प्राप्त करने के लिए।

मशीन के चिकनी भागों (स्टील ब्रश शाफ्ट, वर्म गियर बॉक्स, सक्रिय बियरिंग सीट, वर्म बेयरिंग, लिफ्टिंग ऑयल सिलेंडर के ऊपर और नीचे के शाफ्ट) की आवश्यकताओं के अनुसार सुचारू प्रणाली को चिकनाई करनी चाहिए। शुरू होने से पहले चल चल)।
कृमि गियर बॉक्स में कृमि गियर और कीड़ा चिकना होता है।30 तेल स्नान और कीड़ा गियर बॉक्स के शीर्ष पर तेल प्लग छेद द्वारा इंजेक्शन।बॉक्स तेल लेबल से सुसज्जित है।
एक महीने के परीक्षण के बाद तेल को बदल दिया जाना चाहिए, और अब से हर 3-6 महीने में तेल को बदल दिया जाना चाहिए।वर्म गियर बॉक्स के निचले भाग में एक तेल नाली प्लग है।
