उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रभावी आंदोलन: | 985 मिमी | इलेक्ट्रिक तेजी से पीछे हटने की गति: | 175 मिमी / मिनट, मैनुअल समायोजन 0.18 मिमी / आर |
|---|---|---|---|
| इंजन की शक्ति: | 15KW, n = 580rpm | बेवल टाइप: | एकल वी, डबल वी, यू, आदि। |
| चाकू का पहिया: | 1620mm | चाकू ब्रैकेट अंतर आगे की गति: | 0,0.1,0.25 मिमी / आर |
| हाई लाइट: | ट्यूब beveling मशीन,कोहनी beveling मशीन |
||

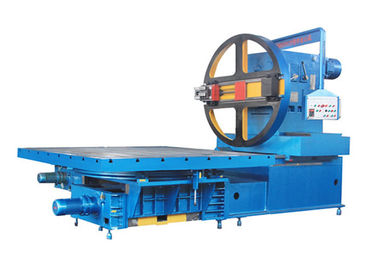

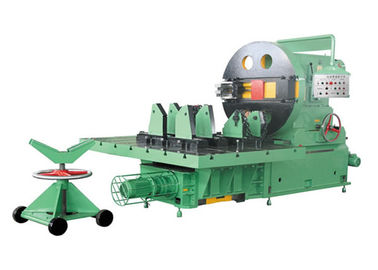

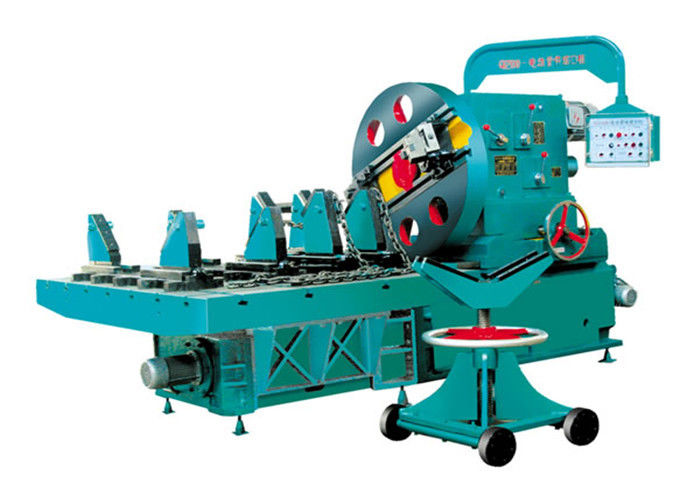

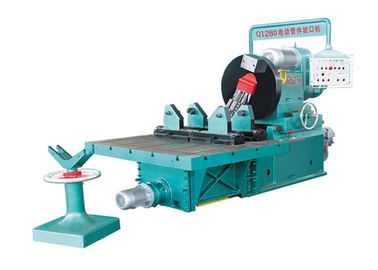

बिक्री के लिए Q122000 इलेक्ट्रिक ऑटो बेवेलर एल्बो बेवलिंग मशीन
लागू सामग्री: कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील और क्रायोजेनिक स्टील, ect के।
प्रसंस्करण सिद्धांत बाईं ओर से दाईं ओर पाइप को ठीक करने के लिए बाएं और दाएं क्लैंपिंग तंत्र का उपयोग कर रहा है।स्वचालित रेडियल अंतर फ़ीड या अक्षीय फ़ीड के साथ।मिलिंग पावर हेड का उपयोग करके स्वचालित रेडियल डिफरेंशियल फीड, रेडियल बुर्ज ऑटोमैटिक प्रोसेसिंग को महसूस करने के लिए कटर स्पिंडल रोटेशन और ड्राइव डिफरेंस मेकेनिज्म को ड्राइव करता है।डायनामिक हेड या स्पिंडल एक्सल मूवमेंट का उपयोग करके अक्षीय फ़ीड, एक्सल फीड द्वारा घूर्णन कटर मशीनिंग द्वारा संचालित, टूल रेडियल स्थिति प्रसंस्करण के दौरान स्थानांतरित नहीं होती है;प्रसंस्करण के बाद उपकरण स्वचालित रूप से वापस ले सकता है।
बेवल आकार: यू, एक्स, वी और डबल वी
काटने की दिशा: रेडियल स्वचालित अंतर काटने फ़ीड या अक्षीय अर्द्ध स्वचालित मोटर काटने फ़ीड (इनलेट आवृत्ति);रेडियल एनसी मोटर कटिंग फीड या एक्सियल एनसी मोटर कटिंग फीड
वापस लेने की दिशा: रेडियल स्वचालित मोटर वापस लेना या अक्षीय स्वचालित मोटर वापस लेना (इनलेट आवृत्ति);रेडियल एनसी मोटर वापस लेना या अक्षीय एनसी मोटर वापस लेना
द्वारा संचालित: मोटर
क्लैम्पिंग सिस्टम: वर्क पीस को हाइड्रोलिक सिलेंडर द्वारा क्लैम्प किया जाता है और स्वचालित रूप से केंद्रित किया जाता है
ब्रैकेट प्रणाली: पेंच उठाने समायोज्य
प्रमुख धुरी का पुनरीक्षण: स्टेपल गति नियंत्रण और परिवर्तनशील आवृत्ति
अक्षीय विस्थापन: 80 मिमी (सिद्धांत अक्ष) 100 मिमी (मशीन सिर);150 मिमी (प्रमुख अक्ष), 300 मिमी (मशीन हेड)
उपकरण आराम के बेवल कोण: 0 ° ~ 45 °
चौड़ाई विस्थापन:; 50 मिमी;± 100 मिमी
नियंत्रण प्रणाली: पीएलसी नियंत्रण;सीएनसी नियंत्रण
संदेश प्रणाली: मोटर द्वारा संचालित अंतिम befing vf संदेश प्रणाली यदि आवश्यक हो तो बेवलिंग मशीन के सामने और पीछे की तरफ सुसज्जित हैं।
स्वचालित संरेखण: बेवलिंग मशीन संदेश प्रणाली के अंत में लिफ्टिंग डिवाइस से लैस प्रणाली प्रदान की जा सकती है यदि आवश्यक हो तो कोहनी के केंद्र ऊंचाई को स्वचालित रूप से समायोजित करने के लिए, ताकि विभिन्न व्यास के साथ कोहनी को घुमाया जा सके।
ऑन-लाइन प्रदर्शन: अच्छा (उत्पादन लाइन के ऑन-लाइन उपकरण के अनुसार डिज़ाइन किया गया)
बेवलिंग गति: / 5min / पाइप बेवल (dn200 sch40)
बेवल कटिंग: अन्य आरा जैसे बैंड उपकरण के साथ एक पाइप काटना और फिर प्रत्येक बेवल को मशीनिंग करना।
बेवल गुणवत्ता: बहुत अच्छा
आवेदन: मशीनिंग के लिए यू या वी आकार भारी दीवार मोटाई के साथ पाइप फिटिंग की संख्या के लिए bevels
तकनीकी मापदंड
एल्बो व्यास लागू: Dn50-400 (26 57-426) / dn100-600 (Φ 114-610) / dn200-800 (9 219-813);
कोहनी की दीवार की मोटाई लागू: 4-90 मिमी;6-180 मिमी
| पाइप व्यास लागू: | DN50-400 (-460-426 मिमी) | DN100-600 (-114-610) | DN200-800 (φ219-813 मिमी) |
| पाइप दीवार मोटाई लागू: | 4-90 मिमी | 6-180 मिमी | 6-180 मिमी |
| बेवलिंग गति: | Sch 5 मिनट / पाइप बेवेल (dn200 sch40) | Sch 5 मिनट / पाइप बेवेल (dn200 sch40) | Sch 5 मिनट / पाइप बेवेल (dn200 sch40) |
| टूल रेस्ट का बेवल कोण: | 0 ° ~ 45 ° | 0 ° ~ 45 ° | 0 ° ~ 45 ° |
फिक्स्ड-टाइप हाई स्पीड न्यूमेरिकल कंट्रोल इब्लो बेवलिंग मशीन
सीएनसी कोहनी से आगे बढ़ने की मशीन (पीएलसी)
प्रदर्शन सुविधाएँ
|
