उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| झुकने वाली सामग्री: | कार्बन स्टील स्टेनलेस | झुकने का आकार: | 4-58 इंच |
|---|---|---|---|
| मोटाई: | 3-110mm | त्रिज्या झुकने: | 2-6 डी |
| इनपुट वोल्टेज: | 380V | ऑपरेटिंग विधि: | अर्ध ऑटो और पूरी तरह से ऑटो |
| हाई लाइट: | पाइप झुकने प्रेस,पाइप लाइन झुकने मशीन |
||

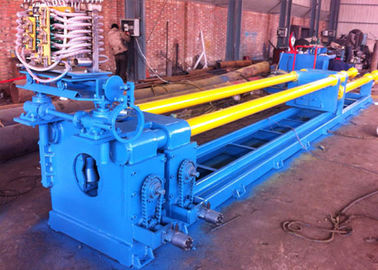

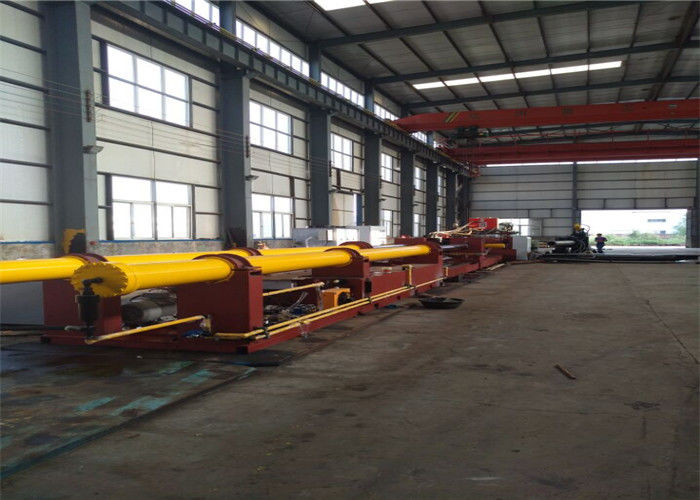

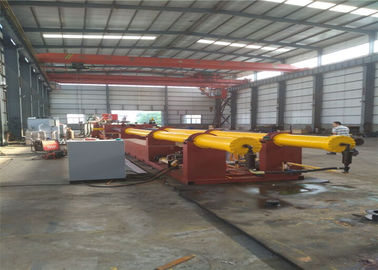

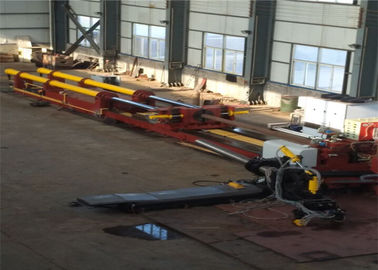

पीएलसी सिस्टम के साथ हाइड्रोलिक इंडक्शन हॉट पाइप झुकने वाली मशीन
यांत्रिक रूपरेखा:
Solidworks और FEA सॉफ्टवेयर डिजाइन।
नियंत्रण प्रणाली:
सीमेंस पीएलसी HMI SCADA।
हाइड्रॉलिक सिस्टम:
ठोस काम करता है
इंडक्शन हीटिंग सिस्टम
IGBT या SCR।
सेवा के बाद 7 × 24 घंटे
| आकार में झुकता है | बहरी घेरा Φ25 मिमी (1 ~) ~ mm1420 मिमी (56 1) |
| दीवार की मोटाई | 5 ~ 120 मिमी |
| बेंट व्यास | ≤3 |
| बेंट की डिग्री | २२.५ है°, 45 °, 90 °, 135 ° आदि। |
| हायड्रॉलिक सिलेंडर | 2 / 4sets |
मसाध्य रचना
| 1. मशीन आधार / फ्रेम |
| २। मुख्य सिलेंडर और सहायक प्लेट |
| 3. प्लेट धक्का |
| 4. सामने समर्थन प्लेट |
| 5. लोडिंग टेबल |
| 6. प्रेरण कॉइल और समायोजन डिवाइस |
| 7. मध्यम आवृत्ति बिजली की आपूर्ति |
| 8. विद्युत नियंत्रण प्रणाली |
| 9. सहायक उपकरण: हाइड्रोलिक मशीन / मुद्रांकन नए नए साँचे / पाइप अंत काटने की मशीन / गुणवत्ता परीक्षण मशीन |
की मुख्य विशेषताएं पीएलसी सिस्टम के साथ हाइड्रोलिक इंडक्शन हॉट पाइप झुकने वाली मशीन
1. यह अच्छी उपस्थिति और स्थिर कामकाज के साथ सार्टॉन्ग मेटल फ्रैम के साथ बनाया गया है
2. इसमें व्यक्तिगत बिजली निर्माण और विद्युत प्रणाली है, दो प्रकार के हीटिंग तरीकों, उच्च आवृत्ति और मध्यवर्ती आवृत्ति को गोद लेती है, धक्का की गति को बेतरतीब ढंग से समायोजित किया जा सकता है, कच्चे माल के पाइप को जोड़ने की गति तेज है और मशीन को संचालित करना आसान है।
| अधिकतम आकार | नमूना | गर्म शक्ति | सिलेंडर की क्षमता | मोटाई |
| 6 ” | HYG-159 | 200KW | ID140 ODΦ168 | 5-20 |
| 8 ” | HYG-219 | 200KW | ID140 ODΦ168 | 5-20 |
| 12 ” | HYG-325 | 250 कि.ग्रा | ID180 ODΦ219 | 5-20 |
| 16 ” | HYG-426 | 350KW है | ID180 ODΦ219 | 5-20 |
| 20 ” | HYG-530 | 400KW | ID180 ODΦ219 | 5-20 |
| 24 ” | HYG-630 | 500KW | ID200 ODΦ245 | 5-20 |
| 28 ” | HYG-720 | 600KW | ID200 ODΦ245 | 5-20 |
| 32 ” | HYG-813 | 800KW | ID220 ODΦ273 | 5-20 |
| 36 ” | HYG-914 | 800KW | ID250 ODΦ299 | 5-20 |
| 48 ” | HYG-1220 | 1000 | ID280 ODΦ325 | 5-20 |
| 56 ” | HYG-1420 | 1000 | ID280 ODΦ325 | 5-20 |
| 60 ” | HYG-1520 | 1000 | ID280 ODΦ325 | 5-20 |
| 64 ” | HYG-1620 | 1000 | ID320 ODΦ377 | 5-20 |
HYG श्रृंखला पीएलसी सिस्टम के साथ हाइड्रोलिक इंडक्शन हॉट पाइप झुकने वाली मशीनको 1/2 "व्यास से 28" व्यास वाले लंबे त्रिज्या (2.5D-6D) के झुकने वाले पाइप के निर्माण के लिए बनाया गया है।पेट्रोकेमिकल, गैस और तेल पाइप, विद्युत ऊर्जा, खाद्य, आदि के लिए औद्योगिक पाइपलाइनों के कनेक्शन में इन उत्पादित झुकने वाले पाइपों का व्यापक रूप से उपयोग किया जाता है।
हमारे PLC स्वचालित प्रेरण पाइप झुकने मशीन के निम्नलिखित फायदे हैं:
1. मुख्य शरीर ताकत और टिकाऊ है।
2. संरचनात्मक स्टील और स्टील प्लेट, और मशीन मिलिंग के साथ वेल्डेड अंडरफ्रेम।टी प्रकार नाली संरचना का उपयोग करके प्लेट को धक्का देना, आसानी से यात्रा करना।ग्रे लोहे की प्लेट के साथ पुश बोर्ड के नीचे, पहनने का विरोध।क्षतिपूर्ति चर को नियंत्रित करना।
3. झुकने त्रिज्या को साइक्लॉयड मोटर ड्राइव स्क्रू रॉड समायोजन, सुविधाजनक समायोजन, उच्च परिशुद्धता द्वारा समायोजित किया जाता है।
4. हाइड्रोलिक प्रणाली आवृत्ति नियंत्रण का उपयोग करती है, काम की गति स्टीवर्ड चर गति, सुविधाजनक समायोजन, उत्पादन क्षमता में सुधार, ऊर्जा की बचत बिजली बचाती है।खिला गति नियंत्रण मोटर गति के अनुसार, ईंधन वितरण तदनुसार समायोजित करें, ऑन-डिमांड तेल की आपूर्ति, हाइड्रोलिक तेल उच्च दबाव उतारने के बिना, तेल का तापमान बहुत अधिक नहीं है।
